Чтобы снять патрон для шуруповёрта, выньте аккумулятор, раскройте кулачки до упора и выкрутите винт на дне патрона по часовой стрелке: резьба у него левая. Потом зажмите в кулачках короткий конец шестигранного ключа и резко ударьте по длинному концу против часовой стрелки, если смотреть на патрон спереди. Дальше патрон откручивается рукой. Ниже — как узнать резьбу своего патрона, сколько стоит новый и когда менять не патрон, а шуруповёрт.
Сверло бьёт, бита проворачивается? Сначала поймите, что сломалось. Иногда хватает чистки, иногда нужен сменный патрон от 530 ₽. А если бьёт сам вал или инструмент на гарантии, откручивать бессмысленно или нельзя.

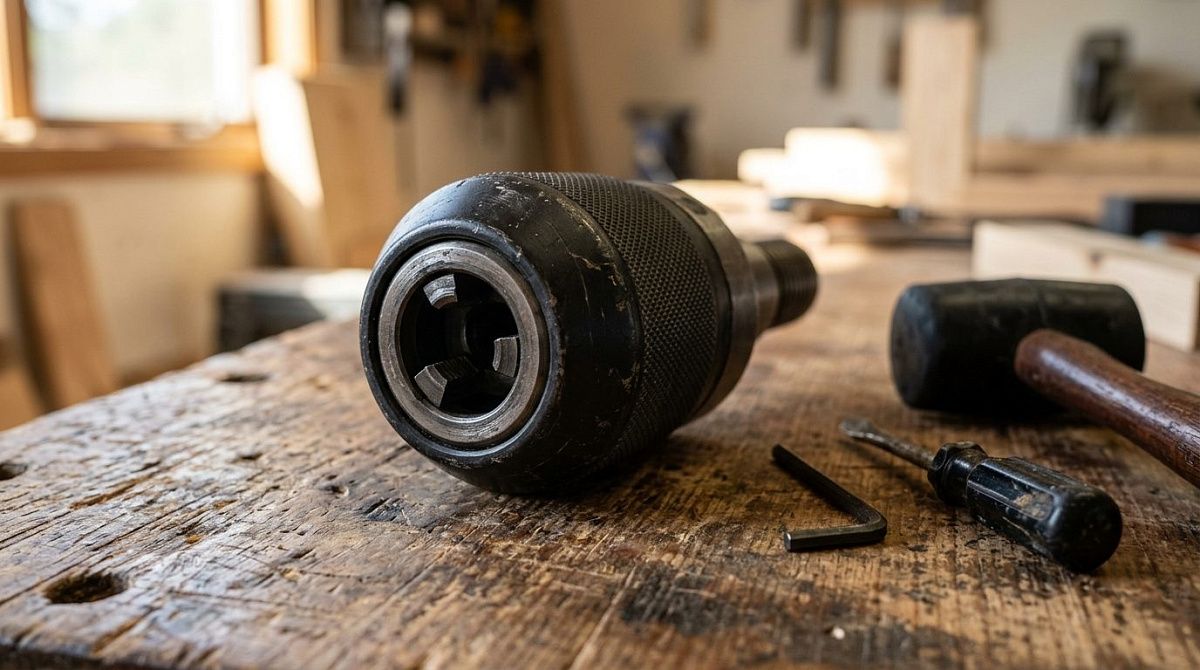

Как снять патрон с шуруповерта?
Быстрозажимной патрон обычно держится на резьбе вала и стопорном винте внутри, поэтому снимают его в два приёма: сначала винт с левой резьбой, потом сам патрон ударом по шестигранному ключу от 6,4 мм.
Для дрели порядок тот же: по словам Егора Золкина, эксперта по электроинструменту из «Петрович.Знает», быстрозажимные патроны в большинстве случаев держатся на валу резьбой и стопорным винтом (его ещё называют болтом патрона). Поддержка DeWalt уточняет: винт с левой резьбой стоит у большинства дрелей с реверсом.
Понадобятся отвёртка под шлиц винта, шестигранный ключ от 6,4 мм и мягкий молоток. Порядок — по DeWalt и «Петровичу», аккумулятор снимают по руководству к инструменту:
- Выньте аккумулятор.
- Раскройте кулачки до конца: на дне патрона виден винт.
- Выкрутите винт по часовой стрелке плотно подходящей отвёрткой или битой. Резьба у него левая.
- Зажмите в кулачках короткий конец шестигранного ключа от 6,4 мм (1/4 дюйма).
- Встаньте так, чтобы смотреть на патрон спереди, и резко ударьте мягким молотком по длинному концу ключа против часовой стрелки. Может понадобиться несколько попыток.
- Когда патрон сдвинулся, открутите его рукой против часовой стрелки.
Ключ в кулачках работает только как рычаг, мотор при этом не включают. Руководство к CaseGuru Шурик предупреждает прямо: «Ключ, оставленный на вращающейся части, может привести к травме при включении». Перед тем как вставить аккумулятор обратно, достаньте ключ из патрона.
★ ПРОМОКОД SHUR09 ★
Скидка 1000 ₽ на шуруповёрт Шурик в CaseGuru.
Промокод действует до 1 октября.
Скопируйте код и вставьте его в корзине при оформлении заказа.
Если винта внутри нет
На дне пусто — патрон держится на одной резьбе. DeWalt советует сразу шаги 4–6: шестигранник от 6,4 мм и удар мягким молотком против часовой, глядя спереди.
Если патрон на конусе
На конусе, по словам эксперта «Петровича», обычно сидят ключевые (зубчато-венцовые) патроны мощных дрелей и станков. Такой патрон не откручивают, а сбивают: деревянный брусок к тыльной стороне, несильные удары небольшим молотком вдоль оси, после каждого — поворот на четверть оборота. Иногда нужно несколько полных оборотов.
Не откручивается патрон на шуруповёрте
Патрон бывает затянут очень сильно, DeWalt прямо пишет о нескольких попытках. Мотор с зажатым ключом не включайте, патрон не грейте. Если и после этого патрон стоит, DeWalt советует сервисный центр.
Застрял не патрон, а сверло в кулачках — вот как вытащить застрявшее сверло или биту.
Если шуруповёрт ещё на гарантии
На гарантийном инструменте патрон лучше не трогать. Пример — CaseGuru Шурик: гарантия на него 12 месяцев от производителя, а руководство пишет: «Не разбирайте и не модифицируйте устройство или его части самостоятельно». Ремонт у неавторизованного специалиста там отнесён к негарантийным случаям. Если патрон начал бить, пишите в поддержку: телефон, мессенджеры, почта.

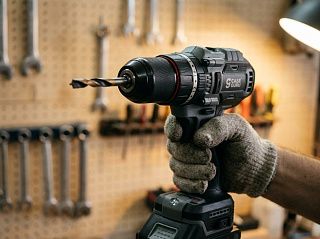

CaseGuru Шурик — дрель-шуруповёрт с металлическим патроном на 13 мм
Шуруповёртов CaseGuru Шурик куплено больше 23 тысяч штук. Что у него с патроном и оснасткой:
- патрон держит оснастку до 13 мм — перьевое сверло по дереву и сверло под дюбель-гвоздь входят без переходника;
- патрон металлический, быстрозажимной, с функцией блокировки;
- крутящий момент 95 Нм и 20 ступеней: саморез в мягкую древесину не утопится, если начать с низкой ступени;
- 3 режима — закручивание, сверление и ударный;
- 75 насадок в кейсе, среди них свёрла по дереву, металлу, бетону и биты.
Честный минус: 1,32 кг без аккумулятора — немного тяжелее компактных моделей.
Подойдёт тем, кто не хочет подбирать патрон наугад: оснастка на 13 мм и свёрла уже в кейсе.
Какая резьба на патроне шуруповерта?
Как правило, патрон на 10 мм сидит на резьбе 3/8"-24UNF, патрон на 13 мм — на резьбе 1/2"-20UNF. Бывают и патроны на конусе, их калибр обозначают буквой В: от В10 до В45. Правило «10 мм — 3/8 дюйма» не абсолютное, поэтому точный ответ даёт маркировка на корпусе старого патрона.
Пример маркировки из разбора IVD: «4 — 15 мм ½ — 22 UNF». Цифры до посадки — диапазон хвостовиков, которые патрон зажимает. ½ — диаметр резьбы в дюймах, а число после дефиса — сколько ниток резьбы приходится на дюйм. У конусного патрона вместо резьбы стоит калибр: «1 — 6 В 10» значит, что патрон держит хвостовики 1–6 мм и садится на конус В10. Всего калибров конуса, по данным IVD, девять.
Так выглядят реальные позиции из каталогов. ЗУБР «МАСТЕР» 2907-10-3/8_z02 — «посадочная резьба 3/8"-24UNF», зажим 0,8–10 мм. ПРАКТИКА 030-986 — 1,5–13 мм, резьба 1/2-20 UNF. По тому же правилу чтения 3/8"-24UNF значит резьбу диаметром 3/8 дюйма и 24 нитки на дюйм, а 1/2"-20UNF — полдюйма и 20 ниток. Резьбы разные, и патрон с одной на вал с другой не накрутится.
В характеристиках самого шуруповёрта резьбу посадки обычно не пишут, там указан максимальный диаметр оснастки. У CaseGuru Шурик эта строка выглядит так: «Макс. диаметр оснастки — 13 мм». Это размер хвостовика, который зажмут кулачки, а не резьба на валу. Путать их не стоит: диаметр подскажет, какие свёрла войдут, но не подскажет, какой патрон встанет на вал.
Диаметр патрона: 10 или 13 мм
Другая цифра на корпусе — диапазон зажима. У сменных патронов из каталогов он обычно 0,8–10 мм или 1,5–13 мм. Первые берут тонкие свёрла от 0,8 мм, вторые — хвостовики до 13 мм, но нижняя граница у них 1,5 мм. Патрон на 13 мм шире по возможностям, но и сверло такого диаметра нагружает мотор сильнее, поэтому ставить его на слабый инструмент смысла мало.
Чем быстрозажимной патрон отличается от ключевого и откуда берётся биение, подробно разобрано в статье о том, как устроен шуруповёрт от мотора до патрона.
Как поменять патрон на шуруповерте?
Замена — это снять старый по шагам выше, протереть резьбу вала, навернуть новый патрон по часовой стрелке до упора и вернуть стопорный винт. Винт закручивают против часовой: резьба левая. Эксперт «Петровича» советует капнуть на резьбу винта слабый анаэробный герметик, чтобы он не отворачивался. Конусный патрон надевают с силой.
Порядок установки резьбового патрона:
- протрите резьбу вала ветошью от пыли и старой смазки;
- наверните новый патрон рукой по часовой стрелке, если смотреть спереди, до упора;
- нанесите одну каплю слабого анаэробного герметика на резьбу стопорного винта;
- вкрутите винт через раскрытые кулачки против часовой стрелки;
- зажмите сверло, уберите из патрона ключи и на малых оборотах посмотрите на кончик сверла: он не должен описывать круг.
★ ПРОМОКОД SHUR09 ★
Скидка 1000 ₽ на шуруповёрт Шурик в CaseGuru.
Промокод действует до 1 октября.
Скопируйте код и вставьте его в корзине при оформлении заказа.
Конусный патрон ставят по-другому. Конус протирают, инструмент ставят вертикально валом вверх и с силой надевают патрон сверху.
Одномуфтовый быстрозажимной патрон, по словам эксперта «Петровича», ставят на инструмент с функцией автоматической блокировки вала: такой патрон закручивают одной рукой. Если блокировки вала нет, нужен двухмуфтовый патрон.
Ключевой патрон на резьбе
Для патрона с зубчатым венцом DeWalt описывает снятие самим ключом. Сначала раскройте кулачки до конца и поверните патрон к себе — все направления ниже даны при таком положении. Ключ вставляют в отверстие справа и деревянной киянкой бьют по нему по часовой стрелке, чтобы ослабить винт, затем выкручивают винт по часовой. После этого ключ переставляют в отверстие слева и резко бьют против часовой, после чего патрон откручивается.

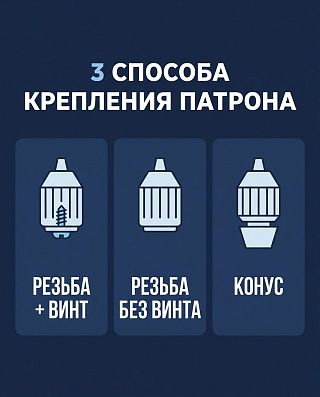

Три способа крепления патрона на валу
| Крепление | Как узнать | Как снять | Как поставить новый |
|---|---|---|---|
| Резьба + стопорный винт | при раскрытых кулачках на дне виден винт | винт — по часовой (левая резьба); патрон — ударом по шестиграннику против часовой | навернуть по часовой до упора; винт против часовой, капля слабого анаэробного герметика |
| Резьба без винта | винта на дне нет | сразу шестигранник от 6,4 мм и удар против часовой | навернуть по часовой до упора |
| Конус | на маркировке калибр «В10», «В12» и т. п. | деревянный брусок к тыльной стороне, несильные удары вдоль оси, поворот на ¼ после каждого | протереть конус, инструмент валом вверх, надеть патрон с силой |
Патрон для шуруповёрта на замену: как выбрать по резьбе, диаметру и корпусу
Менять патрон приходится не только из-за поломки. Эксперт «Петровича» называет вторую причину — поставить патрон другого типа или с другим диаметром зажима, например 13 мм вместо 10. Но и тогда действует его главное правило: способ фиксации и диаметр крепления у сменного патрона должны быть такими же, как у старого. Остальное проверяют по четырём пунктам:
- Посадка. Резьба 3/8" или 1/2", либо конус того же калибра, что у старого. При несовпадении патрон не встанет.
- Диапазон зажима. 0,8–10 или 1,5–13 мм, как разобрано выше. Патрон на 13 мм — только если вал и мотор тянут такие свёрла.
- Число муфт. Одна муфта — только если у инструмента есть блокировка вала. Иначе нужен двухмуфтовый.
- Корпус. Пластиковый и металлический корпус, по оценке эксперта «Петровича», функционально не различаются и взаимозаменяемы. Выбирайте по цене и наличию.
IVD советует искать замену, имея при себе инструмент и старый патрон как образец.
Поменять патрон или шуруповёрт: сколько стоит
| Вариант | Диапазон зажима | Посадка | Корпус патрона | Цена | Когда выбирать |
|---|---|---|---|---|---|
| Новый инструмент — CaseGuru Шурик | до 13 мм | — | металлический быстрозажимной с функцией блокировки | 13 490 ₽ | бьёт вал или редуктор; на старом патрон 10 мм, а нужны свёрла 13 мм и ударный режим |
| ЗУБР «МАСТЕР» 2907-10-3/8_z02 | 0,8–10 мм | 3/8"-24UNF | пластик, 2 муфты | 530 ₽ | износился штатный патрон на 10 мм; у того же бренда есть и шуруповёрты ЗУБР |
| ПРАКТИКА 031-006 | 13 мм | 1/2" | — | 914 ₽ | нужен патрон 13 мм, в комплекте переходник SDS-plus |
| ПРАКТИКА 030-986 | 1,5–13 мм | 1/2"-20UNF | цельнометаллический | 985 ₽ | замена патрона 13 мм на резьбе 1/2" |
Прочерк в таблице значит, что параметра нет в источнике, а не что его нет у изделия.
Если износился только патрон, новый шуруповёрт не нужен: сменный стоит от 530 до 985 ₽. Прежде чем купить патрон для шуруповёрта, сверьте со старым посадку и диапазон зажима, а число муфт — с тем, есть ли у инструмента блокировка вала. Из трёх сменных патронов в таблице дешевле всех ЗУБР «МАСТЕР» за 530 ₽: пластиковый корпус, две муфты, зажим до 10 мм на резьбе 3/8". Если старый патрон на 13 мм и сидит на резьбе 1/2", выбор между двумя ПРАКТИКА: цельнометаллический 030-986 за 985 ₽ и 031-006 за 914 ₽, к которому прилагается переходник SDS-plus. Разница между ними — 71 ₽.
Когда менять не патрон, а шуруповёрт
Менять стоит не патрон, а инструмент, когда бьёт сам вал или неисправен редуктор, когда патрон уже третий за год или когда на старом инструменте патрон на 10 мм, а работа требует свёрл на 13 мм и ударного режима. Тут полезно посмотреть рейтинг бесщёточных шуруповёртов. Один из вариантов — CaseGuru Шурик: патрон на 13 мм с функцией блокировки, ударный режим и 75 насадок в кейсе, по руководству сверлит сталь и бетон до 13 мм, дерево до 30 мм.
★ ПРОМОКОД SHUR09 ★
Скидка 1000 ₽ на шуруповёрт Шурик в CaseGuru.
Промокод действует до 1 октября.
Скопируйте код и вставьте его в корзине при оформлении заказа.
Если ремонт вала вы уже прикинули и цифра не радует, вот вариант, где патрон на 13 мм и оснастка лежат в одном кейсе.
Патрон шуруповерта плохо зажимает сверло: что делать
Сначала проверьте простое: вставлен ли хвостовик до конца и затянута ли муфта. Потом раскройте кулачки, уберите стружку и пыль, при тугом ходе добавьте немного смазки и несколько раз откройте и закройте патрон. Если и после этого сверло не держится, изношены губки, и патрон пора менять.
По словам эксперта «Петровича», патрон неисправен, когда оснастку во время сверления не удаётся зафиксировать или когда зажимные губки ходят с заеданием, а смазка не помогает.
Патрон шуруповерта не зажимает биту
Биту удобнее ставить через магнитный держатель или удлинитель: бита сидит в нём, и патрон не приходится раскрывать при каждой смене. У CaseGuru Шурик в комплекте есть магнитный держатель и удлинитель для бит, а в кейсе — 40 шестигранных бит 25 мм, 8 бит 50 мм и двусторонняя бита-отвёртка. По руководству, удлинитель «обеспечивает надежную фиксацию оснастки в патроне». Если бита болтается уже в держателе или выскакивает из шлица, причина может быть в самой бите: почему биты слетают и срывают шлиц.
Шуруповерт прокручивается патрон
Если оснастка проворачивается в кулачках, эксперт «Петровича» называет причиной износ губок: такой патрон меняют. Если же проворачивается весь патрон на валу, скорее всего, ослаб стопорный винт. Его подтягивают против часовой стрелки с каплей слабого анаэробного герметика, как при установке нового патрона.
Патрон шуруповерта не разжимается
Заклинивший патрон разжимают руками, без газового ключа и без огня. Выньте аккумулятор, наденьте резиновую перчатку или оберните гильзу ремнём для сцепления и проверните муфту. Если муфта так и не пошла, отдайте инструмент в сервис.

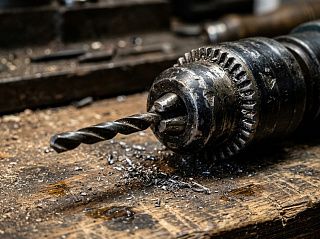

Патрон шуруповерта бьет
Кончик сверла вибрирует и описывает круг — эксперт «Петровича» связывает это с износом губок патрона. Но проверьте и сам вал: если бьёт он, новый патрон не поможет, нужен сервис.
Если бьёт уже вал, а старому инструменту не хватает ни патрона на 13 мм, ни держателя для бит, есть смысл посмотреть на новый — с патроном на 13 мм и магнитным держателем в комплекте.
Как разобрать патрон шуруповерта?
Большинство таких патронов не рассчитаны на разборку: как предупреждает IVD, попасть внутрь без повреждений не удастся. Если конструкция неразборная, проще поставить новую деталь — сменный патрон стоит от 530 до 985 ₽. Прежде чем разбирать, попробуйте чистку, описанную в разделе выше: раскрыть кулачки, убрать стружку, немного смазки. Если после неё ход остался тугим, а сверло всё так же проворачивается, губки изношены, и патрон меняют.
Если патрон всё же разборный, внутри в большинстве случаев окажутся рукав, основание, шайба, подшипник и гайка. На пластиковом корпусе заглушку поддевают, на металлическом — выбивают. При сборке главное — не перепутать положение кулачков: за время работы они притираются.
Инструмент на гарантии разбирать не стоит. В руководстве к CaseGuru Шурик написано, что он «не требует дополнительной смазки или технического обслуживания», а элементов, которые обслуживает пользователь, в конструкции нет. Любой вопрос по патрону решается через поддержку производителя.
Если разбираться с чужими винтами и заглушками не хочется, можно взять инструмент, который ухода не просит и идёт с годовой гарантией.
Что делать дальше
Короткий чек-лист, чтобы не запутаться:
- Перед снятием выньте аккумулятор и найдите винт на дне патрона: помните, что он выкручивается по часовой.
- Новый патрон берите по маркировке старого: та же резьба или конус, тот же диапазон зажима.
- Бьёт сам вал или инструмент на гарантии — несите в сервис, а не откручивайте.
- Старый инструмент без патрона на 13 мм и без ударного режима — сравните его с новым, посмотрев рейтинг ударных шуруповёртов.
Если решите менять инструмент целиком, присмотритесь к CaseGuru Шурик: металлический быстрозажимной патрон на 13 мм с функцией блокировки, три режима с ударным и 75 насадок в кейсе.
